¶ Arthur Immo - Saint-Quentin
¶ Adressage IP
Routeurs Fibre LINKT en port 2 du firewall
Il s'agit ici d'un VLAN, le 200 poussé par LINKT
Il est attaché à l'interface PORT 2 du firewall, celle-ci est paramétrée en DHCP vierge, car c'est le VLAN 200 qui fait office d'interface de sortie.
188.231.90.10/255.255.255.252
Routeur 4G Tenda en port 8 du firewall
172.16.100.254
Réseau LAN, ici pour la partie PC/COPIEURS
10.2.100.254/255.255.255.0
Réseau LAN, ici pour la partie VOIP, il s'agit du VLAN 50
10.2.50.254/255.255.255.0
Switch ARUBA
10.2.100.100
Borne SNOM maitre la DM
10.2.50.201
Celle-ci est accessible directement via l'IP publique LINKT sur le port 50443
SBC (Raspberry)
10.2.50.200
Celui-ci est accessible directement via l'IP publique LINKT sur le port 50022

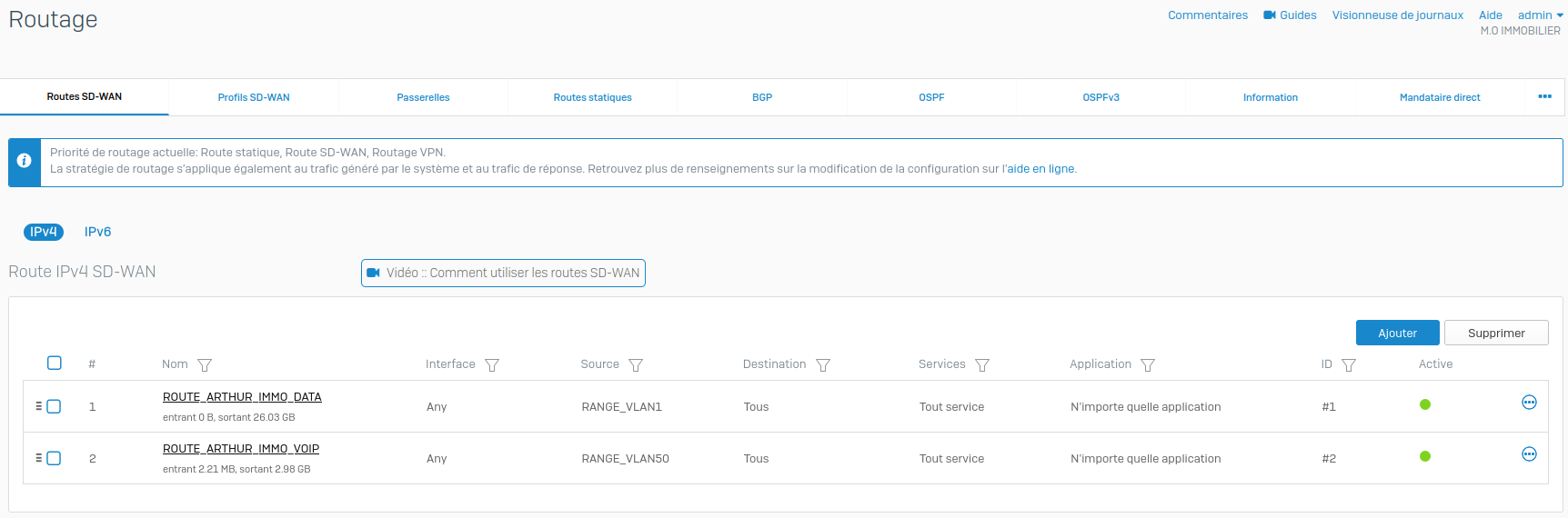

¶ SD-WAN
Le SD-WAN est en place afin de répartir les réseaux selon une priorité type.
Ici, le réseau des PC sort prioritairement sur l'interface LINKT, et la VOIP sur l'interface 4G.
En cas de perte de l'un ou l'autre des liens, le routage se fera par le lien externe sortant disponible.
¶ Réseau Wi-Fi
S'agissant de ARUBA INSTANT ON, il suffit d'aller sur le portail https://portal.arubainstanton.com/
Les identifiants sont dans votre KEEPER
SSID
ARTHUR-IMMO
¶ Schema de l'infrastructure
¶ Correction des ports :
SBC : PORT 23
W80DM : PORT 22
W80B : PORT 2,8,18
